По каким причинам плохо включаются передачи на механической коробке передач

Причина нечеткого включения и посторонних звуков при смене ступеней передач не всегда кроется в самой КПП. Гораздо чаще передачи плохо переключаются из-за износа/поломки сцепления, люфта в механизме выбора ступеней. В статье рассмотрим распространенные неисправности, провоцирующие проблемы с включением передач, и методы их диагностики.

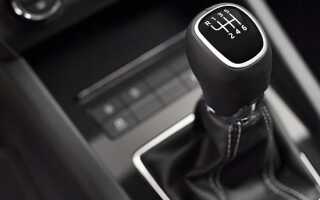

ручка переключения передач

Коробка «хрустит» при переключении

Хрустом называют характерный посторонний звук, возникающий при переключении передач. Причины этого явления:

  • неисправности сцепления и привода его выключения, из-за которых при выжиме педали ведомый диск остается в зацеплении с маховиком (нередко в таких случаях говорят, что сцепление «ведет»). Звуки при переключении передач нередко сопровождаются тугим ходом кулисы, поэтому для смены ступеней нужно приложить довольно большое усилие;
  • недостаточное количество масла в коробке передач;
  • неправильная регулировка тросикового привода выключения сцепления;
  • износ синхронизаторов в коробке передач.

Синхронизаторы или сцепление?

В конструкции механической коробки передач синхронизаторы необходимы для выравнивания скорости вращения первичного вала и шестерни выбираемой ступени, установленной на вторичном валу.

Ступица жестко соединена с вторичным валом КПП, тогда как косозубая шестерня каждой из передачи свободно вращается на валу. При переключении передачи скользящая муфта сдвигается, замыкая между собой пару ступицы и косозубой шестерни, соответствующую желаемой передачи. Поскольку скорость вращения ступицы и шестерни при переходе на высшую/низшую ступень будет разной, для плавного и бесшумного переключения необходимы синхронизаторы.

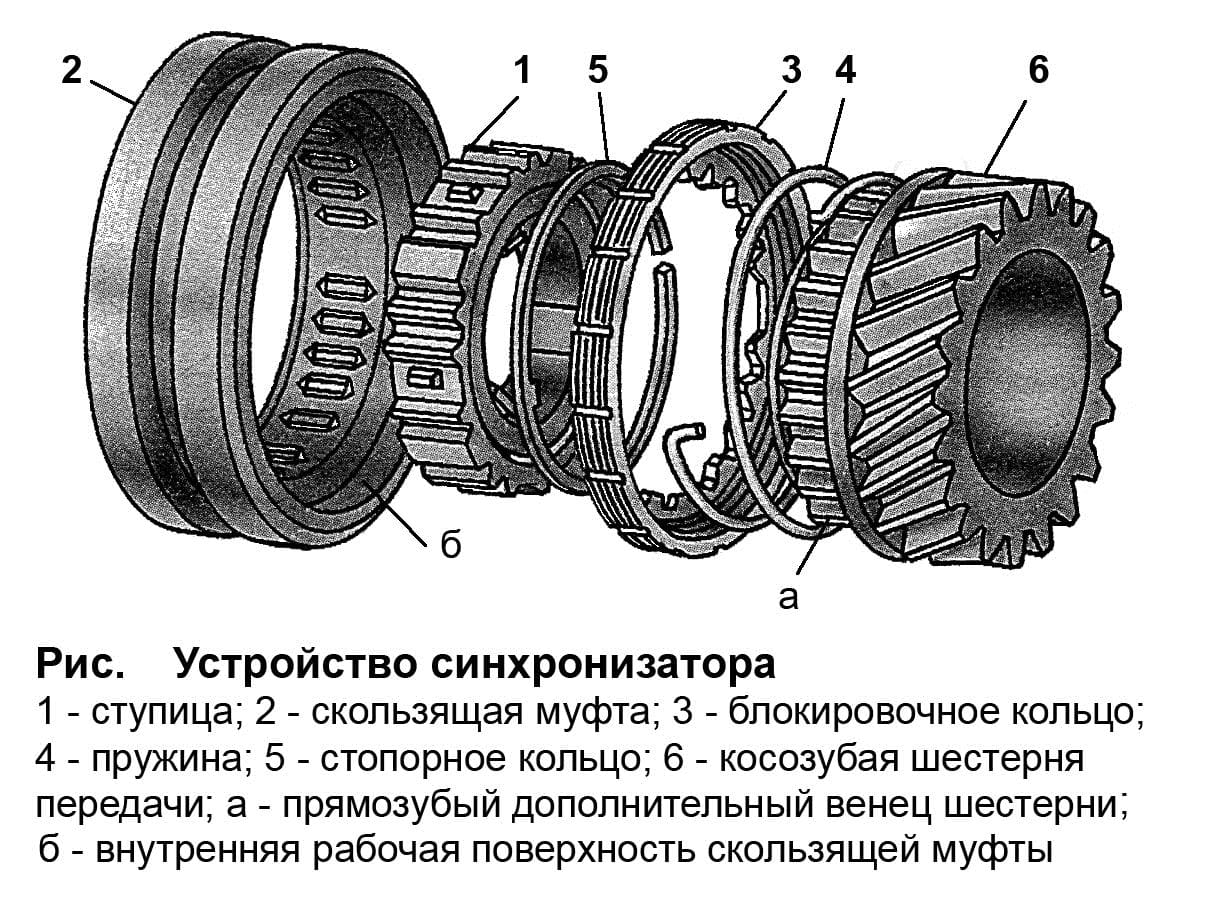

устройство синхронизатора

В конструкции синхронизированной МКПП муфта при перемещении прижимает блокирующееся кольцо к конусу синхронизатора. Из-за высокой силы трения между конусом и кольцом скорость выходного вала и косозубой шестерни выравниваются. После этого скользящая муфта беспрепятственно замыкает шестерню со ступицей выходного вала.

В случае неисправности синхронизатора из-за разной скорости вращения первичного вала и шестерни на вторичном валу  происходит жесткое зацепление, сопровождающееся характерным рыком/ хрустом.

Отличить неисправность синхронизатора от поломки сцепления можно по периодичности возникновения звуков. Если проблема в приводе выключения или самой корзине сцепления, то коробка передач хрустит при каждом переключении. В случае с подгоревшими или изношенными синхронизаторами звук появляется при переходе на конкретную передачу. К примеру, на автомобилях ВАЗ переднеприводного семейства из-за конструктивной недоработки отечественной МКПП характерный рык чаще всего возникает при переключении с 1 на 2 передачу.

После выключения передачи отпустите, а затем опять выжмите сцепления перед включением следующей ступени. Если после двойного выжима передачи переключаются мягче, проблема явно в синхронизаторе.

Немного о работе сцепления

Сложности с переключением передач, возникающие по причине неисправного сцепления, связаны с неполным расцеплением маховика и ведомого диска. В таком случае синхронизаторы не в состоянии обеспечить плавное зацепление шестерен, из-за чего туго включаются передачи и возникает характерный хруст. Причина неисправности может быть как в приводе выключения, так и в самой корзине сцепления. Механические коробки передач оборудуются двумя типами привода выключения сцепления:

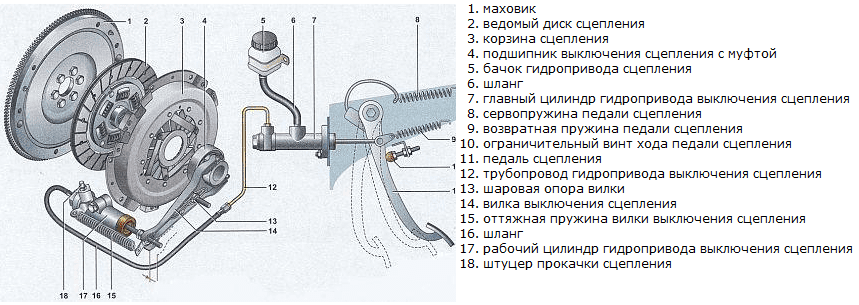

принцип работы сцепления

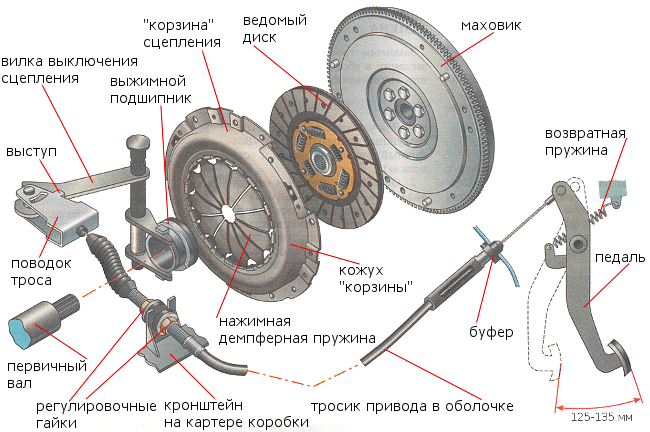

  1. Механический (тросиковый). Педаль сцепления связана тросом с вилкой выключения сцепления. Перемещение троса изменяет позицию вилки, которая передвигает выжимной подшипник в направлении нажимных демпферных пластин.
  1. Гидравлический привод. В основе конструкции лежит свойство несжимаемости жидкости, а сам принцип работы схож с работой тормозной системы. Нажимая педаль тормоза, мы перемещаем толкатель главного гидропривода выключения сцепления. Внутри гидропривода находится тормозная жидкость, которая под давлением от поршня протекает по трубопроводу к рабочему цилиндру. Выдвигаясь, поршень давит на вилку выключения сцепления.

сцепление

Причина посторонних звуков в сцеплении

Мы рассмотрим лишь те случаи, в которых неправильная работа сцепления приводит к посторонним звукам при переключениях и тугому ходу рычага.

  1. Неправильная регулировка сцепления с механическим приводом. Со временем трос растягивается, из-за чего хода педали недостаточно для полного отвод ведомого диска от маховика. Регулировка привода выключения сцепления позволяет компенсировать растянутость троса и восстановить рабочий ход нажимного диска сцепления.
  2. Люфт в соединениях вилки выключения сцепления, поворотного штока и выжимного подшипника.
  3. Поломка одной либо сразу нескольких нажимных демпферных пружин. Также встречается усталость металла «лепестков». Пружины в таком случае теряют упругость и не обеспечивают должную рабочую амплитуду для отвода ведомого диска.
  4. Износ выжимного подшипника. В случае поломки выжимного характерный шелест возникает только при выжиме педали сцепления. Звук говорит о трении подшипника на сухую и необходимости его замены.
  5. Завоздушенность гидравлического контура. Систему необходимо развоздушивать после каждого вмешательства в гидропривод, при котором элементы системы рассоединяются.
  6. Неисправность главного или рабочего цилиндра сцепления. Негерметичность при сжатии тормозной жидкости приводит к недостаточному давлению в магистрали. Из-за этого уменьшается толкающее усилие на выжимной подшипник и, как следствие, амплитуда его перемещения.
  7. Поломка корпуса выжимного подшипника. Нередко случается с подшипниками в пластиковой обойме, которая под действием механических нагрузок частично разрушается. Посадочное место вилки в таком случае немного смещается относительно самого подшипника, из-за чего амплитуды перемещения вилки недостаточно для полного выключения сцепления.
  8. Подклинивание игольчатого подшипника первичного вала. Устанавливается в маховике и служит одной из точек опоры первичного вала. В случае критичного износа и повышенного трения между телами качения и обоймой первичный подшипник начинает подклинивать. В таком случае даже после полного выключения сцепления крутящий момент от маховика будет частично передаваться на первичный вал. Тяжело включаются передачи на МКПП из-за подклинивания игольчатого подшипника чаще всего только на пробегах свыше 400-600 тыс./км либо вследствие заводского брака узла.

Почему передачи переключаются туго и нечетко?

Мы рассмотрели неисправности при включении передач, связанные со сцеплением и КПП. Но не менее важную роль в плавности смены ступеней отыгрывает состояние кулисы. По типу конструкции все виды механизмов переключения передач можно разделить на 2 вида:

  • шарнирно-тяговый вид. Рычаг переключения соединяется с рычагом выбора передач внутри КПП передач через систему тяг и шарнирных соединений. В кулисе такого типа часто изнашиваются втулки в местах соединения элементов, вкладыши основания кулисы. Если реакция механизма выбора передачи под капотом намного меньше амплитуды перемещения рычага, то причину нечеткого переключения следует искать в салоне. Снимите кожух и осмотрите механизм на предмет изношенных резиновых уплотнений, пластиковых или металлических втулок. Чаще всего причина тугих и нечетких переключений в износе участка кулисы от салонной тяги до рычага выбора передачи внутри КПП. Решается проблема частичной заменой механизма и установкой ремкомплекта кулисы. В критичных случаях и вовсе не включаются некоторые передачи, вместо 1 включается 3, а 2 ступень легко перепутать с 4;
  • тросовый привод. Рычаг переключения в салоне соединяется с рычагом выбора передач внутри КПП через систему тяг и тросов. В случае закисания тросов или их подмерзания в зимнее время передачи переключаются туго. При растягивании тросов увеличивается ход рычага, поэтому переключения становятся тугими и нечеткими.

Каждый из видов кулисы требует правильной установки, а нередко и регулировки.

Видео: Как самостоятельно проверить состояние сцепления на автомобиле с автоматической коробкой

Рекомендации по диагностике

Прежде чем снимать коробку передач для замены корзины сцепления, проверьте наличие люфта в кулисе, а также замерьте ход лапки выключения сцепления. Если ход недостаточный, убедитесь в работоспособности и герметичности главного тормозного цилиндра, а уже потом только разбирайте КПП.

Если после быстрого 2-4 кратного нажатия на педаль сцепления передачи включаются легче, проблему следует искать в гидроприводе.

Тонкости работы МКПП

Задняя передача не имеет синхронизатора, а поэтому для ее плавного включения вторичный вал КПП должен быть остановлен. Если вы пытаетесь включить заднюю передачу на движущемся вперед автомобиле, вы услышите характерный хруст.
